如何一眼看出電線電纜是幾平方

文章出處：www.jxboyue.com.cn 作者：BCC玖泰時間：2024-05-10 10:10:03 瀏覽量：返回上一頁

如何計算電線電纜的平方（截面積）

電線電纜的平方指的是電線電纜導體的截面積，單位為平方毫米（㎜²）。

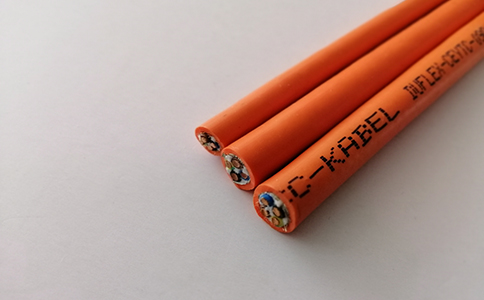

若想一眼看出電線電纜是幾平方，則需要通過被標注在電纜的外護套上的電纜規格。

電線電纜的規格，如4*10，表示4芯電纜，單芯截面積為10平方毫米，需要注意10代表的是電纜單芯截面積而不是外徑。

不看標簽不靠測量，全憑經驗，一眼就能看出的，只有專業人士和經常布線的電工師傅能夠做到了。

用卡尺測量銅的直徑是ZUI準確的方法，直徑的單位為毫米，截面積的單位為平方毫米。

一、單股線判斷方法：

1、剝去絕緣層，用游標卡尺測量測量金屬線直徑（用D表示）。

2、計算金屬線橫截面，公式為：S=3.14*（D/2）*（D/2），即圓的面積公式。

3、根據計算結果判斷電線規格，常用電線規格有0.75/1.0/1.5/2.5/4/6/10/16/25/35，單位為平方毫米。

二、多股線判斷方法：

多股線需要按照單股線判斷方法計算出單股的橫截面積，然后乘以總股數（用N表示）即可。

電線電纜的導體為單股絞合結構，其截面積公式為S=3.14*（D/2）*（D/2）。

電線電纜的導體為多股絞合結構，其截面積公式為S=N*3.14*（D/2）*（D/2）。

拖鏈電纜的導體采用多股絞合結構，因此，拖鏈電纜的截面積公式為S=N*3.14*（D/2）*（D/2）。

Q
什么是聚氯乙烯拖鏈電纜？

A
聚氯乙烯拖鏈電纜一般指電纜護套采用聚氯乙烯材料的拖鏈電纜，聚氯乙烯（Polyvinyl chloride)，英文簡稱PVC，應用非常廣泛。PVC有硬質和軟質兩種。
Q
拖鏈電纜用什么做絕緣？

A
拖鏈電纜的絕緣材料沒有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。
