如何選擇高柔性拖鏈電纜型號規格

文章出處：www.jxboyue.com.cn 作者：BCC玖泰時間：2024-02-21 08:59:11 瀏覽量：返回上一頁

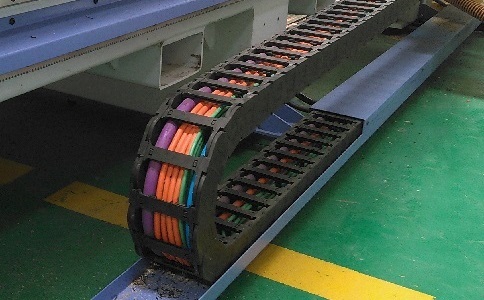

高柔性拖鏈電纜型號選擇

生產的標準不同，拖鏈電纜的型號也不同。諸多的生產廠家，諸多的型號，為技術人員選擇電纜型號增加了難度。

實際上，只需提供幾個電纜技術參數，也可輕松選擇拖鏈電纜型號。

1、行程距離，即拖鏈運動部分的長度。

2、速度，即拖鏈電纜的最大移動速度。

3、加速度，即拖鏈電纜的最大加速度。

4、彎曲半徑，即拖鏈電纜的最小彎曲半徑。

5、使用環境，拖鏈電纜所處的應用環境。

6、是否需要屏蔽，可根據現場環境干擾的強弱，來選擇屏蔽的類型。

將上述幾個參數提交給拖鏈電纜銷售人員，即可為您選擇出合適的拖鏈電纜型號。

高柔性拖鏈電纜規格選擇

拖鏈電纜規格是由額定電壓、芯數及標稱截面組成。

電線及控制電纜等一般的額定電壓為300/300V、300/500V、450/750V；中低壓電力電纜的額定電壓一般有0.6/1kv、1.8/3kv、3.6/6kv、6/6（10）kv、8.7/10(15)kv、12/20kv、18/20(30)kv、21/35kv、26/35kv等。玖泰拖鏈電纜的額定電壓一般有300/300V、300/500V、0.6/1KV。

電線電纜的芯數根據實際需要來定，一般電力電纜主要有1、2、3、4、5芯，電線主要也是1～5芯，控制電纜為1～60芯。玖泰拖鏈電纜的芯數一般為1～40芯。

標稱截面是指導體橫截面的近似值。為了達到規定的直流電阻，方便記憶并且統一而規定的一個導體橫截面附近的一個整數值。我國統一規定的導體橫截面有0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630、800、1000、1200等。這里要強調的是導體的標稱截面不是導體的實際的橫截面，導體實際的橫截面許多比標稱截面小，有幾個比標稱截面大。

以上講述了如何選擇高柔性拖鏈電纜型號規格，選擇正確的高柔性拖鏈電纜型號與規格，不但可以保證電氣設備的正常運轉，而且可以避免因過度選型而造成的浪費。

Q
采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次？

A
這種說法是錯誤的。如果采用0.1mm銅絲的拖鏈電纜的耐彎曲壽命只能達到800萬次，那么只代表提出這一結論的廠家的生產及測試情況，不能代表整個拖鏈電纜行業。不同廠家的生產工藝、導體的品質、絕緣和護套材料的性能、電纜的整體結構設計、使用環境等，都是拖鏈電纜耐彎曲使用壽命的決定因素，任何一個因素的改變都可能導致實際電纜耐彎曲壽命的變化。
Q
采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次？

A
這個說法存在明顯的問題。拖鏈電纜的耐彎曲壽命的每一次代表著拖鏈電纜的一個運動過程，它包含著電纜的彎曲半徑、行程、速度及環境，也就是說拖鏈電纜的耐彎曲次數中的每一次存在多種情況。采用0.08mm銅絲的拖鏈電纜的耐彎曲壽命能達到1000萬次，這個說法以偏概全。
